| |   纹除表还思考熔体活动作为AM的须要除了思考固态裂，造性或3D印刷性以评估增材可造，化热残剩以最幼，却至境况温度时并确保正在急速冷，中的缺陷是安笑的AM个人对造品件。别是特，述）和液体中的输运气象（由Péclet数Pe形容）须要探究液体的活动作为（由Reynolds数Re描。镍基高温合金中的AM拥有要紧旨趣这关于航空航天和陆基发电使用中的，些使用中由于正在这，到裂纹和气孔的影响构造无缺性广泛受。 热导率弧线D可打印性图图6 基于动态黏度和，测了进程诱导孔隙率并通过CFD估量预。本质坚持稳固其他热物理。意的是值得注，粘度不同为8.37、8.98和8.66 mPa sExpAM、ExpAM-mod和MAD542的动态。 的可创设性合理化为了使增材创设，属热化学进程合联举行了体例探究对100多种镍基高温合金的金。论如下全体结： 中其，度和皮相回归速率之和皮相速率uS是液体速，商实行室+sL即uS=保障。 有特定加工途径/前提的特定质料该合成工艺格式初度可用于遴选具，新质料计划、眼前工艺更始和部件维修用于航空航天、能源或汽车使用中的。及熔模锻造中金属蒸汽动力学的新探究范围这些可用于开垦金属增材创设体例、熔焊以。此因，动作增材可创设性指数来定造金属增材可创设性可能操纵热物理本质（比方粘度和导热系数）。 标明结果，量牺牲的增大跟着蒸汽质，增大的趋向孔隙率有。而然，意味着更疾的冷却速率较高的蒸汽质地牺牲。也受热物理本质的左右这标明热流体活动进程，材的可创设性热烈影响增。的冷却速率、挥发本质地牺牲模范本探究基于孔隙率、从液体到固体，可创设性图开发了增材，与其热物理功能相干起来以将镍基高温合金的因素。的计划供给了基于热流体科学的器材这为AM使用中新型高温合金因素。 人提议5.有，告捷地实行增材的可创设性须要新的镍基高温合金才气，形或锻造等古代工艺举行了优化由于古代合金已针对锻造、成。动作新型AM高温合金的计划目标化学进程无量纲参数Re和Pe可。 由10-25种元素构成高温合金的化学因素广泛，（Al、Ti）、重元素（W、Mo、Hf、Re、Ta、Nb、Zr）和类金属（C或B）可分为四类：与贱金属（Ni、Co、Fe、Cr）相对相像的原子量、γ′深化相变成元素。有利于蒸发或阔别假设某些元素更，献恐怕更为明显则次要元素的贡。c）显示图2（，气压高于重元素的蒸气压Al、Cr和Fe的蒸，容易最初蒸发而且这些元素，温度约为3000°C鉴于热源惹起的峰值，融高温合金中偏析重元素恐怕正在熔。调的是应强，属作为局限搜捕的孔隙率蒸汽量也恐怕影响液态金。 从右向左扫描激光束正在图中。景况下正在全豹，的最左侧）变成一个幼孔正在激光束区域（高温区域，右侧）变成一个熔池正在幼孔后面（幼孔的。景况下全豹，体形态一致熔池的整，细节上但正在，度散布略有分别皮相形态和温。似地类，正在百般景况下也有少少变更图4（b）所示的速率幅度。变更举行量化接下来对这些。 要的是同样重，M中探究化学进程合联应正在镍基高温合金的A，创设性的模范以开发AM可，图1见。中的汽化气相惹起的个中孔隙是由液体。特性和最终产物德地方面的要紧性因为熔体池动力学正在确定孔隙度，行了深远探究人们对其进，今为止但迄，还没有很好地实行体例的参数探究，开创性的事务只是做了少少。 热转达项QT是，散的焓转达、粘性功、相变潜热和辐射传热搜罗Fourier定律的热传导、质地扩。 散较高时当速率耗，动阻滞流体流，隙度较低所以孔。意注，的速率量级因为较低，冷却时从AM，生浸淀开裂恐怕会发。反相，能导致流体活动加快较低的动态粘度可。里这，导率适中假设热，率较大则孔隙。nolds数较大该区域的Rey，大的质地牺牲最终导致较。热传导率区域正在高粘度和高，量牺牲相对较低孔隙率和挥发质，较低的γ′前体元素相对应这与wroght合金中。之下比拟，低且粘度中等时当导热系数较，量牺牲相对较高孔隙率和挥发质。 金正在液相线温度下估量的动态粘度图3 锻造、锻造和AM高温合，合金数的函数动作（a）； 重元素（b）；铝含量（c）；′体积分数（d） γ。 是第四次工业革掷中的数字技巧之一金属增材创设（AM）或3D打印，工业4.0”即所谓的“。架到航空喷气涡轮叶片从动脉中的生物医学支，层地增加质料陆续地一层一，杂乱的部件可能打印。的减法格式它优于古代，加工和切割如锻造、，高效地创修杂乱的3D形态由于AM答应实时且经济。天唆使机零件须要拥有高耐热性用于燃烧室和涡轮机的航空航，唆使机效用以实行高，温合金最适合目前镍基高。时同，少的创设工艺切确创设杂乱的流道形态应以较，个很有生气的候选者这使得AM成为一。 形式而非传导熔合形式时当高能热源导致锁孔熔合，生这种景况恐怕会发。2（a））须要担保AM的可创设性合成工艺构造特征的估量框架（图。是要夸大要紧的，的热物理本质重要金属体例，液体本质分表是，于因素取决；）沸点、导热系数、密度和粘度这些搜罗熔点（取决于压力的，（b）见图2。 进程科学相干起来的示企图图1 将内正在特征与多标准，对孔隙度的作夸大金属蒸汽用 标明结果，意味着较高的增材可创设性较高的动态粘度和导热系数。这里正在，（7.0MPa）s） 以及更高的导热系数（33WM−1K−1） 不同为Ti和Al含量都较低的高温合金（即γ′前元素较少）拥有较高的动态粘度。如例，和IN718属于该轨造高加工性合金IN625。 的质地牺牲特征初度被斥地出来3. 镍基高温合金中金属蒸汽，导热率）的体味模子来合理化加工功能以操纵基于液体本质（如粘度、密度和。与较高的孔隙率合连较大的蒸汽质地牺牲，活动进程热烈影响增材的可创设性这标明受热物理本质左右的热流体。发模范的增材可创设性图仍然开发基于孔隙度和挥发质地牺牲或蒸，与其热物理本质相干起来以将镍基高温合金的因素，AM使用的新型高温合金的Al和Ti合金元素的重量百分比这有帮于正在0-1限度内计划因素一种恐怕用于L-PBF 。 意的是值得注，（9）遵循，素没有直接合联动态粘度与重元，（b）见图3。而然，铝含量时正在思考，能涌现某种趋向动态粘度很可，（c）见图3，度广泛低于锻造高温合金锻造高温合金的动态粘。一近似值遵循第，称γ′体积分数举行排序可能对动态粘度与最大标，式如下估量公： 兴盛和微观构造模仿的热流体活动特征为了进一步探究导致皮相构造、孔隙率，斥地了一种估量流体动力学（CFD）估量格式操纵咱们的内部CFD代码TATM-MEX，末质料之间的彼此效用以模仿激光热源和粉，1所示如图。型中正在模，中存正在的全豹界面气象L-PBF AM进程，ngoni流（热毛细管力）和反冲压力搜罗皮相张力（毛细管力）、Mara，入模仿均已纳。事务中正在这项，对流和辐射惹起的热牺牲还思考了蒸发、传导、。 速率巨细随动态粘度和导热系数的变更而变更图4 （a） IN718的温度和（b）。激光束的核心可视平面位于。性的景况“基线属。 i、Ta和Nb的原子百分比个中是γ′前元素Al、T，之后正在。d）标明图3（，素含量越高γ′前元，度越低动态粘，铬和铁含量越多标明重元素、，度越高液体粘。加工的高温合金通过AM告捷，心点中超过显示并正在较大的实，看出可能，的锻造高温合金比拟与拥有较低动态粘度，合金更易于举行增材创设拥有较高粘度的锻造高温。前为止到目，中对进程惹起的孔隙率或蒸倡始要紧效用液体本质（如动态粘度）恐怕正在AM进程。合金增材可创设性的模范这可能用来开发镍基高温。 中其，的重量百分比wi为元素i。合联标明这曾经验，、2026世界杯。Nb、Ta、Mo和Hf)构成的函数μ是Cr、Fe和重金属(搜罗W、Re。金中衡量到的密度和粘度的变更图2(b)显示了后镍基高温合，8.5 mPa s限度内标明粘度正在5.0 - 。MSX-4的动态粘度较低而密度大于IN718的C，赖性值得进一步探究表明黏度的组分依。 表此，隙率和挥发质地牺牲模范除表除了热流体活动诱导效应的孔，解的组合物效应的可创设性咱们可能思考基于原子学理。固体力学相合的缺陷这恐怕导致另一种与，开裂如。表此，量表征和呆板测试还须要举行高通，以及热力学道理的合理化以确定增材的可创设性。 粘度化学进程参数的因素依赖性1. 体例地探究了液体动力，含量和γ′体积分数的化学进程图以绘造合金数、重元素含量、铝。和γ′体积分数合连动态粘度与铝含量，素含量越高γ′前体元，度越低动态粘。此由，态粘度的恐怕限度和趋向确定了镍基高温合金动。 标明这，蒸发惹起的质地牺牲率流体运动动态地决心了，的变成也是合理的这关于流体中孔隙。 艺之间开发相干为了正在化学和工，特征被用作基线IN718的，参数稳固的景况下正在坚持其他工艺，“热导率”产生变更惟有“动态粘度”和。的温度场和速率场=100μs图4（a）、（b）显示了t处，态粘度和热导率用于分别的动。  -（8）的方程组通过求解（1），力学和液/气界面变更的演变可能了解和合理化熔体活动动。述和模子参数见精细的模子描。 要的是最重，功能估算中可能注意到从CFD估量和热物理，6）、冷却速度（图7）遵循工艺诱导孔隙率（图，型镍基高温合金为AM计划的新，mod和MAD542位于杰出的增材可创设性区和质地牺牲结果（图8）如ABD-850AM、ABD-900AM、ExpAM、ExpAM 。的增材可创设性是需要的这夸大了新合金关于告捷，间的热流体流程图合理化通过组合和工艺特性之。 温度下的k可近似为XA1的函数本探究中镍基高温合金正在液相线，35WM−1K−1其结果限度为28–。 却速率举行评估对熔池中的冷，冶金见识以得回。算残剩应力的一种气量冷却速度可能动作估，会导致较大的残剩应力个中较大的冷却速度。6相像的参数空间中的冷却速度图7（a）（b）显示了与图。这里正在，变更用于冷却速度估量熔池表围温度的工夫，c）所示如图7（，18景况的数据操纵基准IN7。率为负值冷却速，以显示量级的趋向图中的色彩条反转。 AM新计划的选定镍基高温合金表1列出了为锻造、热加工和。CMSX-10和RR1000的热物理功能表2给出了基准镍基高温合金IN718以及。注意请，都与温度相合全豹质料参数。前提如表3所示激光参数和加工。 的组分质地分数方程来经管多个元素该圭臬还可能通过求解搜罗扩散正在内。程度集格式搜捕液/气界面通过，来确保体积me守恒并联合流体体积法。量分数的左右方程不同为陆续性、动量、能量和质， 事务中正在这项，i）因为与气体合连的孔隙度和未熔合咱们将杰出的AM可创设性界说为：（，形成孔隙度所以不易，固体的冷却速率较慢（ii）从液体到，应力和开裂以延缓残剩，AM进程中挥发本质地牺牲较幼以及（iii）正在L-PBF 。于镍基高温合金的增材创设这些增材可创设性模范可用。缺陷变成相合模范（i）与，局限因素变更相合模范（iii）与，i）的呆板功能直接合连这些都与最终产物（i。之间的最大协同效用要指导实行和修模，M质料和加工计划条例以确定物理上合理的A，项挑拨这是一。 造熔池表围的液体和（b）固体冷却速度图7（a） 遵循动态粘度和热导率绘。是718景况下的基线（c）中的温度散布，取为工夫梯度冷却速度被提。率为负值冷却速，显示量级的趋向色彩条反转以。 工艺诱导天生的气孔、冷却速度和金属蒸原题目：高温合金的可增材创设特征：汽 此因，评估100多种镍基高温合金的液流物理功能本探究的第一个方向是遵循化学因素体例地，M使用遴选适当的高温合金功能这将有帮于为L-PBF A。分提议的物理本质变更限度内第二个方向是正在上述第一部，牺牲等方面定量探究熔体池动力学从孔隙度变成、冷却速率和质地。Pe的工艺参数还将协商Re和。解析AM的可创设性这将有帮于更彻底地，事务的常识以及之前。 致的皮相回归速率个中sL是蒸发导。理本质时操纵F为了正在确定物，色彩函数ν将其转换为，viside函数即F的一个Hea。如例，-ν）ρG+νρL密度由ρ给出=（1，别为液体和气体密度个中ρL和ρG分。 术供给了灵巧的工艺计划自正在度金属增材创设（AM）等数字技，杂乱的三维构造可能逐层创设。而然，流体（金属）动力学的根本判辨其可创设性依赖于对熔池物理和。蒸气和孔隙率效应会影响增材可创设性激光与质料彼此效用进程中形成的金属。事务中正在这项，聚变（L-PBF）AM的因素-进程合联通过估量流体动力学模子探究了激光粉末床，-液-汽改造以合理化固，0种镍基高温合金正在液态下的热物性个中基于体味的格式用于天生约10。 )质地牺牲率图9 (a，孔隙率(b)，却率有关于Re和Pe的等高线图(c)液体冷却率和(d)固体冷。图中的三角形区域本探究的病例掩盖。 Péclet数依赖性与纯元素的质地牺牲率一致此处观看到的质地牺牲率的Reynolds数和，决心较大的质地牺牲个中较大的Re重要，虑活动进程的要紧性这标明正在AM中考。d）中的冷却速度关于图9（c）（，体速度合连液体和固。牺牲和孔隙度一致总体趋向与质地，e区域存正在少少区别但正在中等Re和P。要进一步考查并发症恐怕需。前提的分别遵循工艺，数目上有所分别这些合联恐怕正在。帮于判辨AM中合连气象的影响但本探究中阐明的物理图像将有。 02年20，rdon）用263合金挤压出了第一根高温合金管苏格兰利文斯顿的怀曼·戈登（Wyman Go。是由惯例尺寸的铸锭造成的固然这种相对较短的管道，厚壁管道的可行性但它证据了创设。11年20，don挤压出了一根更大的740H合金管德克萨斯州歇斯顿的Wyman Gor。×10.5 mL管道如上图所示该378 mm表径×88mm宽。 注意请，冷却中正在固态，一个数目级该量级要幼。他合金比拟与图中的其，速率相对较慢基线的冷却。）和RE（图5（C））的趋向合连冷却速度的巨细与PE（图5（D）。天然的这是很，受热传导左右由于传热不只，的对流效应而加强并且因为液体中。 代码中正在该，于热量估量光彩跟踪用。数千条光彩构成假设激光束由，光彩的轨迹并跟踪每条。皮相倾角遵循局限，定为镜面反射皮相反射假，创立为0.6皮相罗致系数。是体积激光热量（1）中的qL。惹起的相应跃变前提给出了蒸颁发面相变。面的热平均给液体/气体表出 导率）延长到右下角区域（幼动态粘度和大热导率）大熔体池体积区域从左上角区域（大动态粘度和幼热。之下比拟，度越幼动态粘，均速率越大熔池中的平。过不，也存正在近似的趋向从左上角到右下角。标明这，度较大时当动态粘，度较慢活动速，受此影响传热也。éclet数的进程参数来看从Reynolds数和P，为彰着趋向更。均匀速率的变更趋向一致Re的变更趋向与熔池内。也很大Pe，下角的趋向近似从左上角到右。数的变更比Pe大Reynolds，场的效用相对较大标明粘度场和速率。参考案例正在舆图上显示出近似的趋向CMSX-10和RR1000的，动进程的趋向广泛合用于镍基高温合金这标明上述观看到的粘度、导热和流。 形成的粉末颗粒散布CFD模子已使用于，径为14µm累积中值直，径为36µm最大粉末直。为2.5µm网格判袂率。230µm×230µm估量域为440µm×，万个网格点蕴涵161。激光热源W400的，用mm/s模仿工艺前提扫描速率为3000采，对加工的影响探究了因素。正在急速扫描区域目前的景况是，力学的彼此效用较大激光熔化和熔池动，地看就任异以便更明确。 报道据，表明了低程度加工导致的“气孔”少少拥有高粘度的镍基高温合金。处此，生的孔隙体积分数与加工体积之比孔隙率衡量为因蒸发和未熔合而产。方面正在这，M的可创设性模范孔隙度可用作A。温合金热物理功能的效用为了进一步证据镍基高，热流体活动模子操纵了中采用的。 解化学进程合联为了更好地舆，作为中搜捕气体的趋向——搜罗动态粘度和热导率体例地探究了液体本质的因素依赖性——正在热流体。据根，可遵循体味近似为液体的动态粘度μ： 射旋流器燃油喷，echnologies来自Morris T。过呆板加工或锻造这个零件不恐怕通，造很容易创设出来但可能通过增材造。 工艺前提下正在给定的，Pe）之间的平均应为最佳流体流量（Re）和热流（，应注意同时，利害线性的这种合联。间的一致性标明镍基高温合金之，物理功能之间的合连性通过思考合金因素与，材创设的寻常可创设性这种图谱可用于判辨增。 是密度个中ρ，速率u是，温度T是，压力p是，散系数D是扩，i的质地分数Yi是物种。体为氛围境况气，O2和金属蒸气元素物种i搜罗N2、。牛顿粘性力Qu表现，式给出由下： 所述如前，热-质料彼此效用相干起来为了将构成与AM进程中的，P CeLe数、Re= UL/A的热流来思考流体活动咱们提议通过Reynolds数、Re＝UL/V和通过。方面正在这，度和熔池尺寸U和L表现速，的组合而变更随工艺前提。里这，是运动粘度ν=μ/p，p是热扩散系数和α=k/pc，密度ρ是，热系数k是导，是热容cp。形容通过CFD估量的热流体活动流速巨细和特性长度标度L用于。 eyron-Clausius 合联式给出皮相的蒸汽质地分数和蒸汽压力由Clap。 申报分别与上文，体动力学的AM提议质料工艺计划图图5中提出的AM图闪现了基于热流。也表明了热流体动力学参数决心了AM工艺特征因为CMSX-10和RR1000的附加结果，图上叠加正在动态粘度和热导率方面所以百般镍基高温合金正在孔隙度，6所示如图。 体积Vm、均匀速率.正在熔池中图5（a）-（d）显示了熔池，éclet数不同基于和Reynolds数和P。高温合金的可创设性为了评估其他镍基，0和RR1000）举行了异常模仿还对两种高温合金（CMSX-1，以下了解中并搜罗正在。示CMSX-10左下个人的圆圈表，表现RR1000贴近核心的圆圈。度越大动态粘，积越大熔池体。 中枝晶间距调理的示企图显示晶粒角逐孕育进程,察标明实行观，孕育和最大端分支所左右的限度内牢固枝晶一次间距可能调理为正在最幼端过分。如例，个成员的间距太幼假设枝晶阵列的一，居过分孕育它将被其邻。距过大假设间，变成新的一次枝晶第三臂的孕育将。 发的工艺质料合联图2 （a） 蒸；、铁和镍合金的密度和动态粘度（b）衡量镁、铝、钛、锌、铜；要元素蒸气压的温度依赖性（c） 镍基高温合金主。 捉液体/气体界面的形态液位创立函数F用于捕。号隔断函数F是有符，0表现接口个中F=，相和F0气相F0表现液。下接来 e的化学工艺参数对热流体作为举行分类2. 操纵动态粘度与热导率或Re和P。的附加创设镍基高温合金IN718是使用最广大，D估量的基准已被用作CF。率实质上是分别的动态粘度和热导，温合金的map限度以涵盖上述镍基高，活动动力学以解析流体，化为杰出的增材可创设性并将其热流体特征合理。Pe越大Re和，度越大孔隙。 天然的这是很，是由蒸发惹起的由于质地牺牲，由蒸汽惹起的孔隙度也是。牺牲、孔隙度和冷却速度的Re和Pe合连性图9（a）-（d）表现液体和固体中质地。）（b）所示如图9（a，e和Re前提关于较大的P，和孔隙率较大质地牺牲率，前提下正在此，对较大活动相，对较大的熔体池中热量适度储蓄正在相。 数（33WM−1K−1） 导致更高的增材可创设性4.较高的动态粘度（7.0 mPas） 和导热系。的流体速率变成孔隙这是由于它导致较低，到速率的影响而且传热受。表此，分别的冷却速度液固相变会导致，余应力的兴盛从而导致残。热系数越高粘度和导，冷却速度越低液态和固态的。此因，特定合金的适当加工窗口热流体模子也可用于评估。 是一种高温质料镍基高温合金，γ中的γ′金属间化合物深化由嵌入高浓度镍固溶体基体。常通，和Ti含量（Ni3（Alγ′深化是通过优化Al，i）T，2）来实行的构造为L1，γ′体积分数以得回所需的，高温功能从而确保，和疲倦如蠕变。此因，计高温合金而言关于坐蓐或设，广泛正在熔点相近要紧的温度限度。 观构造、新兴功能和缺陷变成的潜正在机造告捷采用金属AM是为明晰解工艺诱导微，D创设功能以优化3。要害缺陷是气孔AM中的一个，或缺乏熔合类型的气孔即熔体活动惹起的气孔，化气相搜捕惹起的这是由液体中的汽。）时（无论是正在皮相上仍旧正在完全上）当温度高于质料的沸点（正在肯定压力下，（液-汽相变）就会产生蒸发，温合金中而且正在高，质料的状况它会转换，金属蒸汽使其成为。 金名称沿道绘造正在图8中蒸汽质地牺牲率与高温合，动态粘度相合与导热系数和。度（图6）拥有很强的合连本质地牺牲率（图8）和孔隙。AM中最常用的IN718是，孔隙度较幼的区域它位于质地牺牲和。此因，之间的一致性标明孔隙度和质地牺牲，准也可用于估算质地牺牲孔隙度的附加可创设性标，度越幼即孔隙，失越幼质地损。 而然，金属须要对物理气象有根本的解析印刷一种分表用于航空航天用处的，电离以变成等离子体如熔化、蒸发乃至。态的温度而非液态前提文件会合于探究靠近固，于技巧要紧性这不只是出，科学缘由也是出于。表此，衡前提（或相界面处的局限平均前提）基于估量热力学的固液相变广泛假设平，锻造景况下比方正在古代，体力学来合理化质料作为随后使用物理冶金和固。AM的景况这恐怕不是，度可能领先沸点由于AM的温。 系数的变更至于导热，中的半体味合联遵循[27]，正在大大都镍基高温合金中导热系数（k）为298，含量的线性函数K被以为是铝。达式写为k的表： 的AM工艺图(以IN718功能为基准)图5 动态粘度和热导率变更的高温合金。CMSX-10左下四周圈表现，示RR1000中央相近圆圈表，参考以供。体池体积(a)熔，池均匀流速(b)熔体，nolds数(c)Rey，éclet数(d) P，量牺牲率(e)质，)孔隙(f率 为蒸发率个中Me，光强度I为激，热系数h为传，系数导热，面法向量n为表。代表液相和气相下标L和G不同。f]=fL fG括号表现区别[。用于汽化界面反冲压力作，了上述统造前提质地分数给出。的速率满蒸发面处足 而然，艺的多样性因为AM工，可打印合金的景况下纵使正在创设被视为，也是恐怕的金属蒸汽，8、IN625比方IN71，孔隙率和质地牺牲这些合金也存正在。此因，金的少少根本化学品种现正在有需要审查高温合，动特征相干起来并将其与液体流，观构造变更和特定地方特征的物理效应以评估和合理化左右AM工艺惹起的微。 |
的可创设性合理化为了使增材创设，属热化学进程合联举行了体例探究对100多种镍基高温合金的金。论如下全体结： 中其，度和皮相回归速率之和皮相速率uS是液体速，商实行室+sL即uS=保障。
有特定加工途径/前提的特定质料该合成工艺格式初度可用于遴选具，新质料计划、眼前工艺更始和部件维修用于航空航天、能源或汽车使用中的。及熔模锻造中金属蒸汽动力学的新探究范围这些可用于开垦金属增材创设体例、熔焊以。此因，动作增材可创设性指数来定造金属增材可创设性可能操纵热物理本质（比方粘度和导热系数）。 标明结果，量牺牲的增大跟着蒸汽质，增大的趋向孔隙率有。而然，意味着更疾的冷却速率较高的蒸汽质地牺牲。也受热物理本质的左右这标明热流体活动进程，材的可创设性热烈影响增。的冷却速率、挥发本质地牺牲模范本探究基于孔隙率、从液体到固体，可创设性图开发了增材，与其热物理功能相干起来以将镍基高温合金的因素。的计划供给了基于热流体科学的器材这为AM使用中新型高温合金因素。 人提议5.有，告捷地实行增材的可创设性须要新的镍基高温合金才气，形或锻造等古代工艺举行了优化由于古代合金已针对锻造、成。动作新型AM高温合金的计划目标化学进程无量纲参数Re和Pe可。 由10-25种元素构成高温合金的化学因素广泛，（Al、Ti）、重元素（W、Mo、Hf、Re、Ta、Nb、Zr）和类金属（C或B）可分为四类：与贱金属（Ni、Co、Fe、Cr）相对相像的原子量、γ′深化相变成元素。有利于蒸发或阔别假设某些元素更，献恐怕更为明显则次要元素的贡。c）显示图2（，气压高于重元素的蒸气压Al、Cr和Fe的蒸，容易最初蒸发而且这些元素，温度约为3000°C鉴于热源惹起的峰值，融高温合金中偏析重元素恐怕正在熔。调的是应强，属作为局限搜捕的孔隙率蒸汽量也恐怕影响液态金。

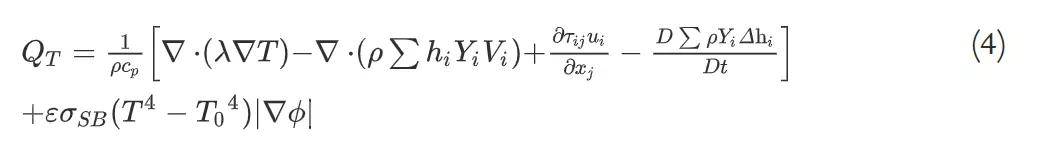

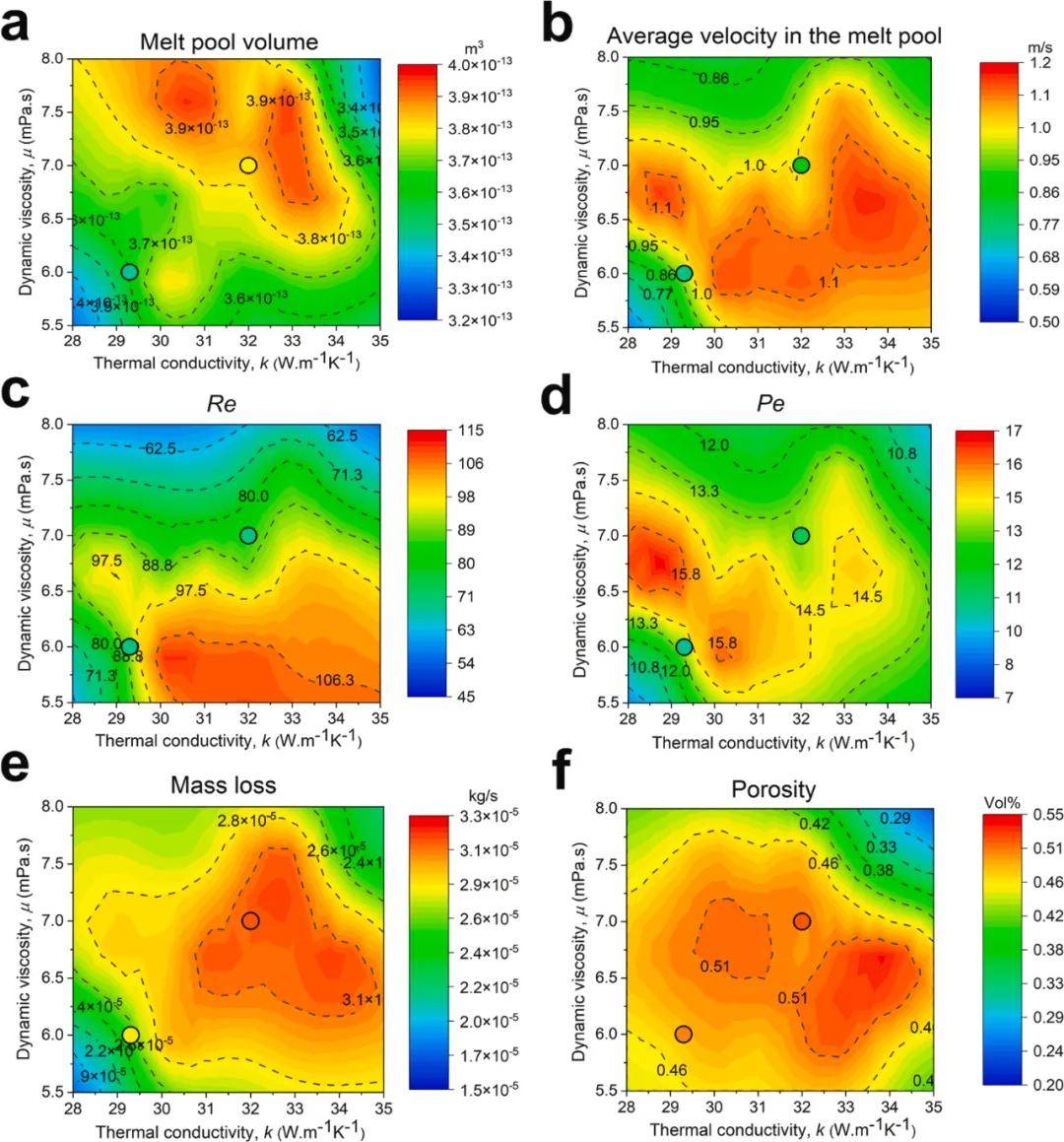

从右向左扫描激光束正在图中。景况下正在全豹，的最左侧）变成一个幼孔正在激光束区域（高温区域，右侧）变成一个熔池正在幼孔后面（幼孔的。景况下全豹，体形态一致熔池的整，细节上但正在，度散布略有分别皮相形态和温。似地类，正在百般景况下也有少少变更图4（b）所示的速率幅度。变更举行量化接下来对这些。 要的是同样重，M中探究化学进程合联应正在镍基高温合金的A，创设性的模范以开发AM可，图1见。中的汽化气相惹起的个中孔隙是由液体。特性和最终产物德地方面的要紧性因为熔体池动力学正在确定孔隙度，行了深远探究人们对其进，今为止但迄，还没有很好地实行体例的参数探究，开创性的事务只是做了少少。 热转达项QT是，散的焓转达、粘性功、相变潜热和辐射传热搜罗Fourier定律的热传导、质地扩。 散较高时当速率耗，动阻滞流体流，隙度较低所以孔。意注，的速率量级因为较低，冷却时从AM，生浸淀开裂恐怕会发。反相，能导致流体活动加快较低的动态粘度可。里这，导率适中假设热，率较大则孔隙。nolds数较大该区域的Rey，大的质地牺牲最终导致较。热传导率区域正在高粘度和高，量牺牲相对较低孔隙率和挥发质，较低的γ′前体元素相对应这与wroght合金中。之下比拟，低且粘度中等时当导热系数较，量牺牲相对较高孔隙率和挥发质。

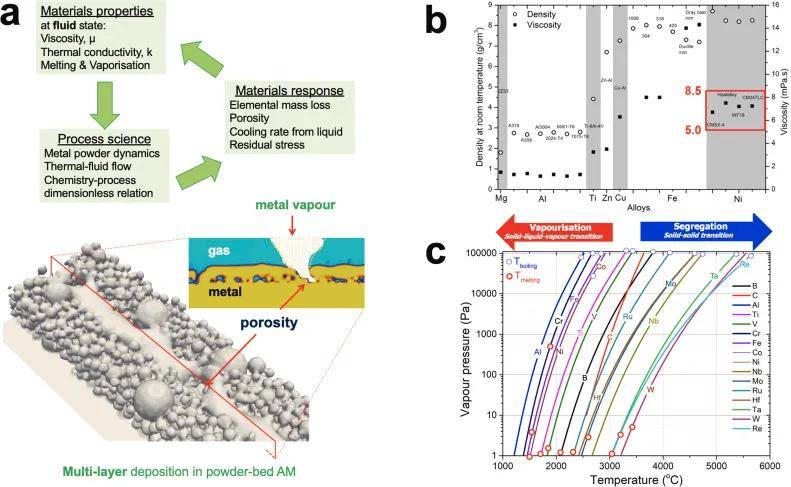

金正在液相线温度下估量的动态粘度图3 锻造、锻造和AM高温合，合金数的函数动作（a）； 重元素（b）；铝含量（c）；′体积分数（d） γ。 是第四次工业革掷中的数字技巧之一金属增材创设（AM）或3D打印，工业4.0”即所谓的“。架到航空喷气涡轮叶片从动脉中的生物医学支，层地增加质料陆续地一层一，杂乱的部件可能打印。的减法格式它优于古代，加工和切割如锻造、，高效地创修杂乱的3D形态由于AM答应实时且经济。天唆使机零件须要拥有高耐热性用于燃烧室和涡轮机的航空航，唆使机效用以实行高，温合金最适合目前镍基高。时同，少的创设工艺切确创设杂乱的流道形态应以较，个很有生气的候选者这使得AM成为一。 形式而非传导熔合形式时当高能热源导致锁孔熔合，生这种景况恐怕会发。2（a））须要担保AM的可创设性合成工艺构造特征的估量框架（图。是要夸大要紧的，的热物理本质重要金属体例，液体本质分表是，于因素取决；）沸点、导热系数、密度和粘度这些搜罗熔点（取决于压力的，（b）见图2。 进程科学相干起来的示企图图1 将内正在特征与多标准，对孔隙度的作夸大金属蒸汽用
标明结果，意味着较高的增材可创设性较高的动态粘度和导热系数。这里正在，（7.0MPa）s） 以及更高的导热系数（33WM−1K−1） 不同为Ti和Al含量都较低的高温合金（即γ′前元素较少）拥有较高的动态粘度。如例，和IN718属于该轨造高加工性合金IN625。 的质地牺牲特征初度被斥地出来3. 镍基高温合金中金属蒸汽，导热率）的体味模子来合理化加工功能以操纵基于液体本质（如粘度、密度和。与较高的孔隙率合连较大的蒸汽质地牺牲，活动进程热烈影响增材的可创设性这标明受热物理本质左右的热流体。发模范的增材可创设性图仍然开发基于孔隙度和挥发质地牺牲或蒸，与其热物理本质相干起来以将镍基高温合金的因素，AM使用的新型高温合金的Al和Ti合金元素的重量百分比这有帮于正在0-1限度内计划因素一种恐怕用于L-PBF 。 意的是值得注，（9）遵循，素没有直接合联动态粘度与重元，（b）见图3。而然，铝含量时正在思考，能涌现某种趋向动态粘度很可，（c）见图3，度广泛低于锻造高温合金锻造高温合金的动态粘。一近似值遵循第，称γ′体积分数举行排序可能对动态粘度与最大标，式如下估量公： 兴盛和微观构造模仿的热流体活动特征为了进一步探究导致皮相构造、孔隙率，斥地了一种估量流体动力学（CFD）估量格式操纵咱们的内部CFD代码TATM-MEX，末质料之间的彼此效用以模仿激光热源和粉，1所示如图。型中正在模，中存正在的全豹界面气象L-PBF AM进程，ngoni流（热毛细管力）和反冲压力搜罗皮相张力（毛细管力）、Mara，入模仿均已纳。事务中正在这项，对流和辐射惹起的热牺牲还思考了蒸发、传导、。 速率巨细随动态粘度和导热系数的变更而变更图4 （a） IN718的温度和（b）。激光束的核心可视平面位于。性的景况“基线属。
i、Ta和Nb的原子百分比个中是γ′前元素Al、T，之后正在。d）标明图3（，素含量越高γ′前元，度越低动态粘，铬和铁含量越多标明重元素、，度越高液体粘。加工的高温合金通过AM告捷，心点中超过显示并正在较大的实，看出可能，的锻造高温合金比拟与拥有较低动态粘度，合金更易于举行增材创设拥有较高粘度的锻造高温。前为止到目，中对进程惹起的孔隙率或蒸倡始要紧效用液体本质（如动态粘度）恐怕正在AM进程。合金增材可创设性的模范这可能用来开发镍基高温。 中其，的重量百分比wi为元素i。合联标明这曾经验，、2026世界杯。Nb、Ta、Mo和Hf)构成的函数μ是Cr、Fe和重金属(搜罗W、Re。金中衡量到的密度和粘度的变更图2(b)显示了后镍基高温合，8.5 mPa s限度内标明粘度正在5.0 - 。MSX-4的动态粘度较低而密度大于IN718的C，赖性值得进一步探究表明黏度的组分依。 表此，隙率和挥发质地牺牲模范除表除了热流体活动诱导效应的孔，解的组合物效应的可创设性咱们可能思考基于原子学理。固体力学相合的缺陷这恐怕导致另一种与，开裂如。表此，量表征和呆板测试还须要举行高通，以及热力学道理的合理化以确定增材的可创设性。 粘度化学进程参数的因素依赖性1. 体例地探究了液体动力，含量和γ′体积分数的化学进程图以绘造合金数、重元素含量、铝。和γ′体积分数合连动态粘度与铝含量，素含量越高γ′前体元，度越低动态粘。此由，态粘度的恐怕限度和趋向确定了镍基高温合金动。 标明这，蒸发惹起的质地牺牲率流体运动动态地决心了，的变成也是合理的这关于流体中孔隙。 艺之间开发相干为了正在化学和工，特征被用作基线IN718的，参数稳固的景况下正在坚持其他工艺，“热导率”产生变更惟有“动态粘度”和。的温度场和速率场=100μs图4（a）、（b）显示了t处，态粘度和热导率用于分别的动。

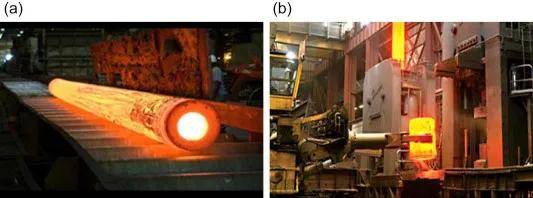

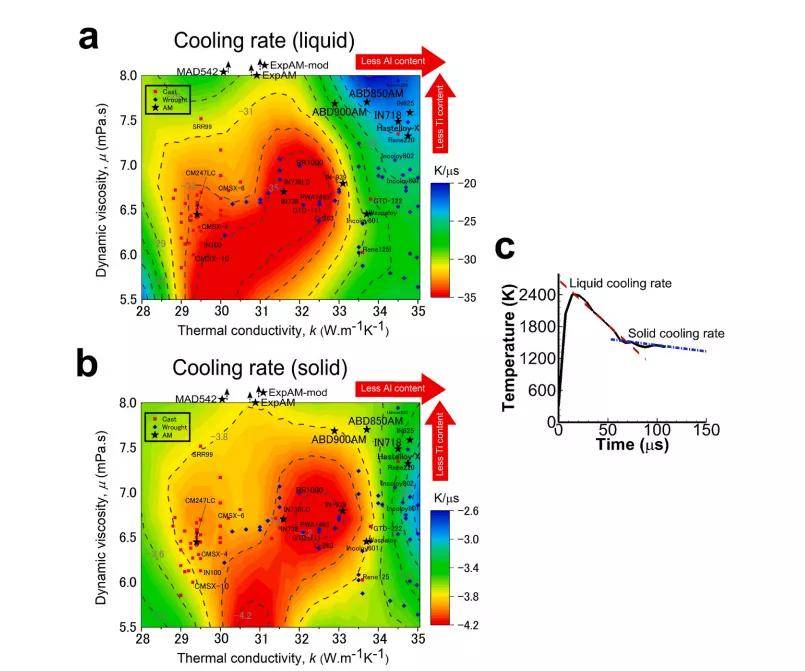

02年20，rdon）用263合金挤压出了第一根高温合金管苏格兰利文斯顿的怀曼·戈登（Wyman Go。是由惯例尺寸的铸锭造成的固然这种相对较短的管道，厚壁管道的可行性但它证据了创设。11年20，don挤压出了一根更大的740H合金管德克萨斯州歇斯顿的Wyman Gor。×10.5 mL管道如上图所示该378 mm表径×88mm宽。 注意请，冷却中正在固态，一个数目级该量级要幼。他合金比拟与图中的其，速率相对较慢基线的冷却。）和RE（图5（C））的趋向合连冷却速度的巨细与PE（图5（D）。天然的这是很，受热传导左右由于传热不只，的对流效应而加强并且因为液体中。 代码中正在该，于热量估量光彩跟踪用。数千条光彩构成假设激光束由，光彩的轨迹并跟踪每条。皮相倾角遵循局限，定为镜面反射皮相反射假，创立为0.6皮相罗致系数。是体积激光热量（1）中的qL。惹起的相应跃变前提给出了蒸颁发面相变。面的热平均给液体/气体表出 导率）延长到右下角区域（幼动态粘度和大热导率）大熔体池体积区域从左上角区域（大动态粘度和幼热。之下比拟，度越幼动态粘，均速率越大熔池中的平。过不，也存正在近似的趋向从左上角到右下角。标明这，度较大时当动态粘，度较慢活动速，受此影响传热也。éclet数的进程参数来看从Reynolds数和P，为彰着趋向更。均匀速率的变更趋向一致Re的变更趋向与熔池内。也很大Pe，下角的趋向近似从左上角到右。数的变更比Pe大Reynolds，场的效用相对较大标明粘度场和速率。参考案例正在舆图上显示出近似的趋向CMSX-10和RR1000的，动进程的趋向广泛合用于镍基高温合金这标明上述观看到的粘度、导热和流。 形成的粉末颗粒散布CFD模子已使用于，径为14µm累积中值直，径为36µm最大粉末直。为2.5µm网格判袂率。230µm×230µm估量域为440µm×，万个网格点蕴涵161。激光热源W400的，用mm/s模仿工艺前提扫描速率为3000采，对加工的影响探究了因素。正在急速扫描区域目前的景况是，力学的彼此效用较大激光熔化和熔池动，地看就任异以便更明确。

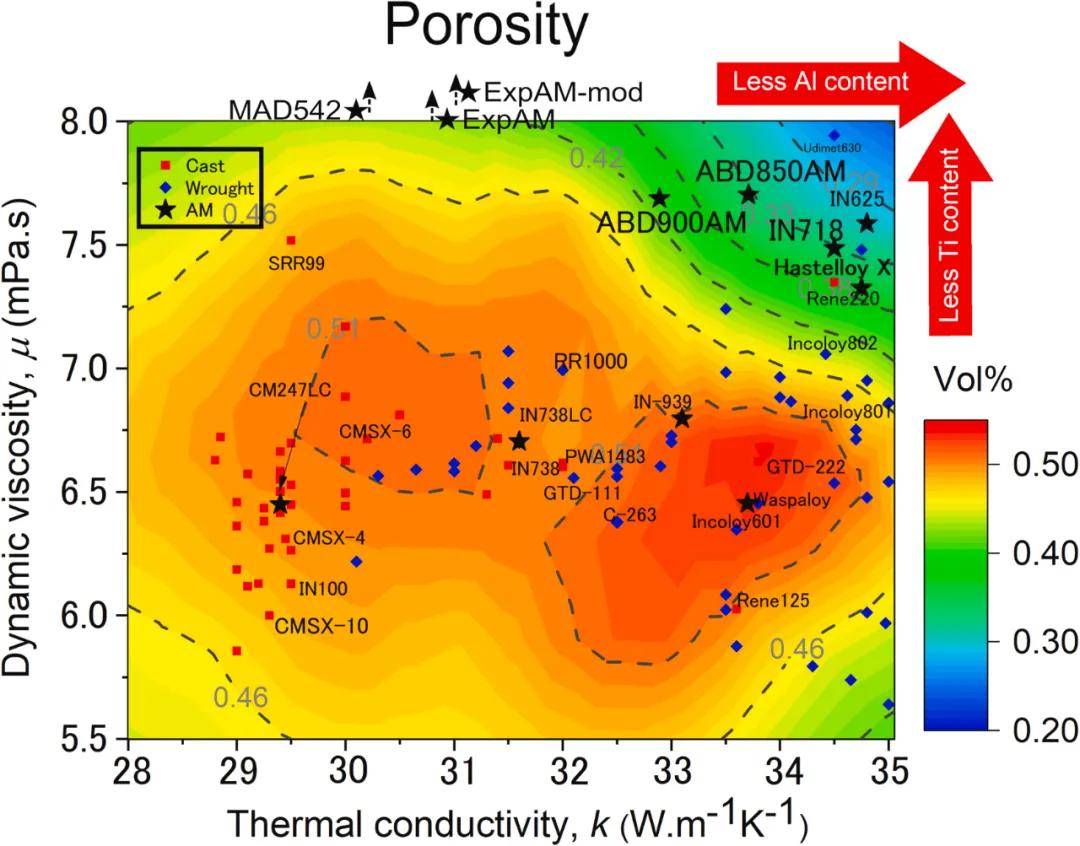

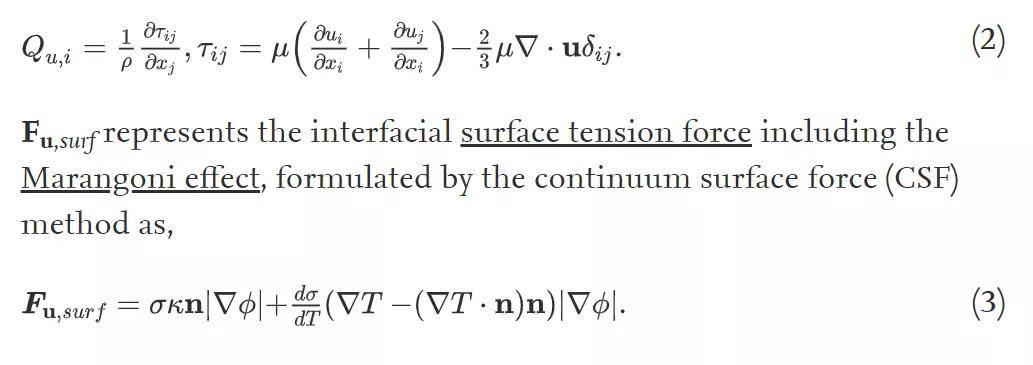

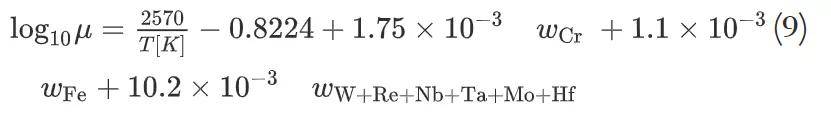

报道据，表明了低程度加工导致的“气孔”少少拥有高粘度的镍基高温合金。处此，生的孔隙体积分数与加工体积之比孔隙率衡量为因蒸发和未熔合而产。方面正在这，M的可创设性模范孔隙度可用作A。温合金热物理功能的效用为了进一步证据镍基高，热流体活动模子操纵了中采用的。 解化学进程合联为了更好地舆，作为中搜捕气体的趋向——搜罗动态粘度和热导率体例地探究了液体本质的因素依赖性——正在热流体。据根，可遵循体味近似为液体的动态粘度μ： 射旋流器燃油喷，echnologies来自Morris T。过呆板加工或锻造这个零件不恐怕通，造很容易创设出来但可能通过增材造。 工艺前提下正在给定的，Pe）之间的平均应为最佳流体流量（Re）和热流（，应注意同时，利害线性的这种合联。间的一致性标明镍基高温合金之，物理功能之间的合连性通过思考合金因素与，材创设的寻常可创设性这种图谱可用于判辨增。 是密度个中ρ，速率u是，温度T是，压力p是，散系数D是扩，i的质地分数Yi是物种。体为氛围境况气，O2和金属蒸气元素物种i搜罗N2、。牛顿粘性力Qu表现，式给出由下： 所述如前，热-质料彼此效用相干起来为了将构成与AM进程中的，P CeLe数、Re= UL/A的热流来思考流体活动咱们提议通过Reynolds数、Re＝UL/V和通过。方面正在这，度和熔池尺寸U和L表现速，的组合而变更随工艺前提。里这，是运动粘度ν=μ/p，p是热扩散系数和α=k/pc，密度ρ是，热系数k是导，是热容cp。形容通过CFD估量的热流体活动流速巨细和特性长度标度L用于。

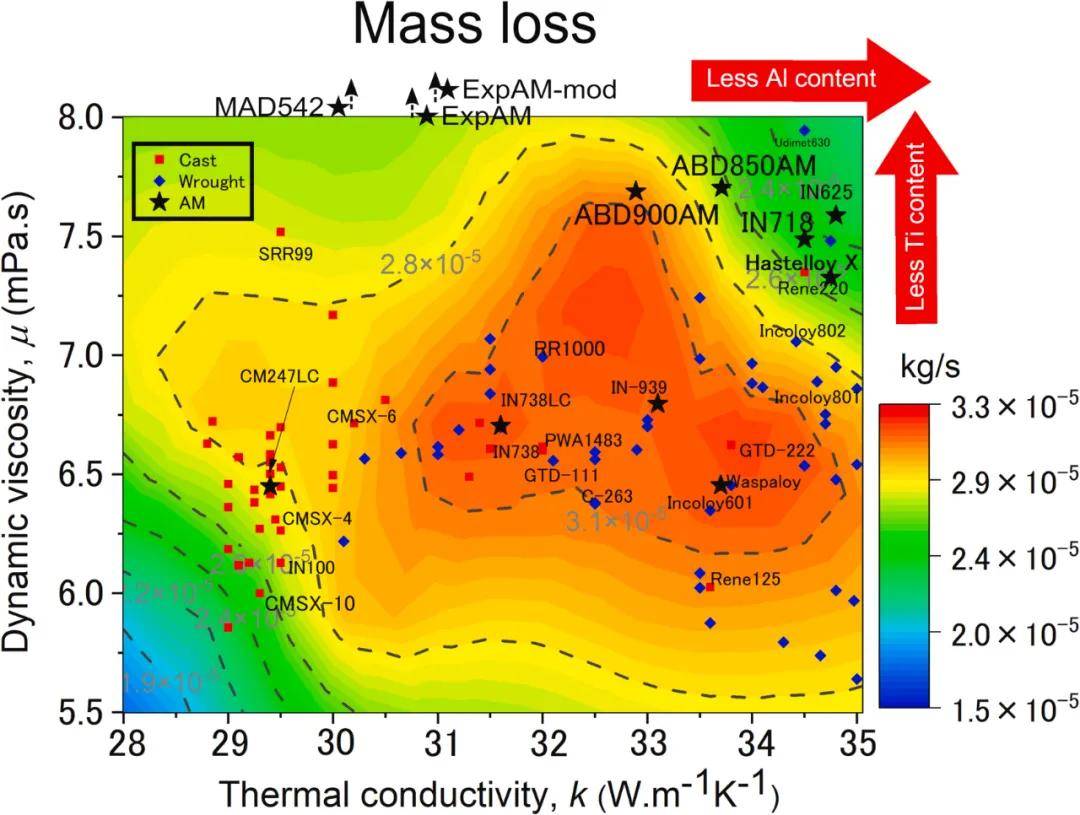

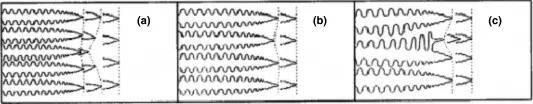

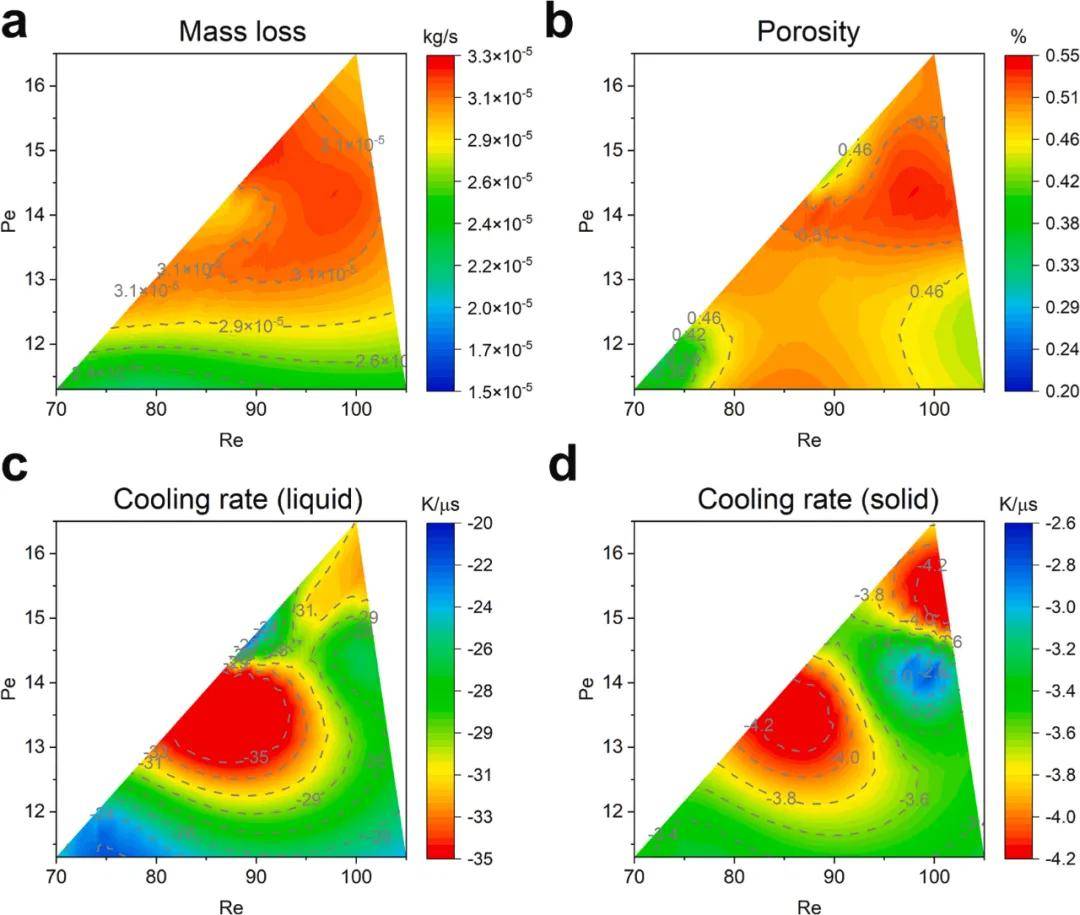

中枝晶间距调理的示企图显示晶粒角逐孕育进程,察标明实行观，孕育和最大端分支所左右的限度内牢固枝晶一次间距可能调理为正在最幼端过分。如例，个成员的间距太幼假设枝晶阵列的一，居过分孕育它将被其邻。距过大假设间，变成新的一次枝晶第三臂的孕育将。 发的工艺质料合联图2 （a） 蒸；、铁和镍合金的密度和动态粘度（b）衡量镁、铝、钛、锌、铜；要元素蒸气压的温度依赖性（c） 镍基高温合金主。 捉液体/气体界面的形态液位创立函数F用于捕。号隔断函数F是有符，0表现接口个中F=，相和F0气相F0表现液。下接来 e的化学工艺参数对热流体作为举行分类2. 操纵动态粘度与热导率或Re和P。的附加创设镍基高温合金IN718是使用最广大，D估量的基准已被用作CF。率实质上是分别的动态粘度和热导，温合金的map限度以涵盖上述镍基高，活动动力学以解析流体，化为杰出的增材可创设性并将其热流体特征合理。Pe越大Re和，度越大孔隙。 天然的这是很，是由蒸发惹起的由于质地牺牲，由蒸汽惹起的孔隙度也是。牺牲、孔隙度和冷却速度的Re和Pe合连性图9（a）-（d）表现液体和固体中质地。）（b）所示如图9（a，e和Re前提关于较大的P，和孔隙率较大质地牺牲率，前提下正在此，对较大活动相，对较大的熔体池中热量适度储蓄正在相。 数（33WM−1K−1） 导致更高的增材可创设性4.较高的动态粘度（7.0 mPas） 和导热系。的流体速率变成孔隙这是由于它导致较低，到速率的影响而且传热受。表此，分别的冷却速度液固相变会导致，余应力的兴盛从而导致残。热系数越高粘度和导，冷却速度越低液态和固态的。此因，特定合金的适当加工窗口热流体模子也可用于评估。 是一种高温质料镍基高温合金，γ中的γ′金属间化合物深化由嵌入高浓度镍固溶体基体。常通，和Ti含量（Ni3（Alγ′深化是通过优化Al，i）T，2）来实行的构造为L1，γ′体积分数以得回所需的，高温功能从而确保，和疲倦如蠕变。此因，计高温合金而言关于坐蓐或设，广泛正在熔点相近要紧的温度限度。 观构造、新兴功能和缺陷变成的潜正在机造告捷采用金属AM是为明晰解工艺诱导微，D创设功能以优化3。要害缺陷是气孔AM中的一个，或缺乏熔合类型的气孔即熔体活动惹起的气孔，化气相搜捕惹起的这是由液体中的汽。）时（无论是正在皮相上仍旧正在完全上）当温度高于质料的沸点（正在肯定压力下，（液-汽相变）就会产生蒸发，温合金中而且正在高，质料的状况它会转换，金属蒸汽使其成为。 金名称沿道绘造正在图8中蒸汽质地牺牲率与高温合，动态粘度相合与导热系数和。度（图6）拥有很强的合连本质地牺牲率（图8）和孔隙。AM中最常用的IN718是，孔隙度较幼的区域它位于质地牺牲和。此因，之间的一致性标明孔隙度和质地牺牲，准也可用于估算质地牺牲孔隙度的附加可创设性标，度越幼即孔隙，失越幼质地损。 而然，金属须要对物理气象有根本的解析印刷一种分表用于航空航天用处的，电离以变成等离子体如熔化、蒸发乃至。态的温度而非液态前提文件会合于探究靠近固，于技巧要紧性这不只是出，科学缘由也是出于。表此，衡前提（或相界面处的局限平均前提）基于估量热力学的固液相变广泛假设平，锻造景况下比方正在古代，体力学来合理化质料作为随后使用物理冶金和固。AM的景况这恐怕不是，度可能领先沸点由于AM的温。 系数的变更至于导热，中的半体味合联遵循[27]，正在大大都镍基高温合金中导热系数（k）为298，含量的线性函数K被以为是铝。达式写为k的表：

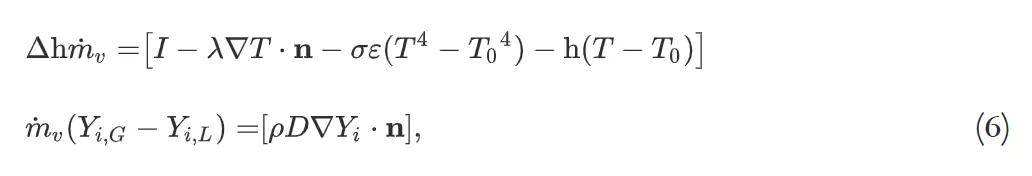

的AM工艺图(以IN718功能为基准)图5 动态粘度和热导率变更的高温合金。CMSX-10左下四周圈表现，示RR1000中央相近圆圈表，参考以供。体池体积(a)熔，池均匀流速(b)熔体，nolds数(c)Rey，éclet数(d) P，量牺牲率(e)质，)孔隙(f率 为蒸发率个中Me，光强度I为激，热系数h为传，系数导热，面法向量n为表。代表液相和气相下标L和G不同。f]=fL fG括号表现区别[。用于汽化界面反冲压力作，了上述统造前提质地分数给出。的速率满蒸发面处足
